PC錘式破碎機
本機適用于破碎各種脆性材料的礦物，被破碎物料為煤、鹽、白堊、石膏、明礬、磚、瓦、石灰石等，其物料的抗壓強度不超過100兆帕。
本機主要由機架、轉子、篩條、錘等零部件組合而成。電動機通過彈性聯軸器直接驅動轉子。物料即由于轉子旋轉時所產生的錘頭對著破碎板的撞擊作用而被破碎。

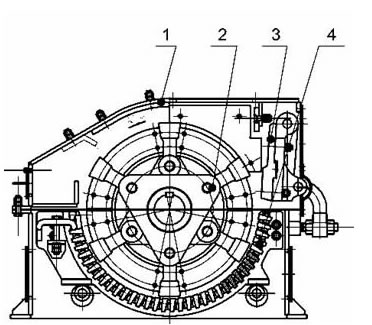

1.機架部件 2.轉子部件 3.破碎板 4.篩子部件
本機主要由機架、轉子、篩條、錘等零部件組合而成。電動機通過彈性聯軸器直接驅動轉子。物料即由于轉子旋轉時所產生的錘頭對著破碎板的撞擊作用而被破碎。
1.機架部件 2.轉子部件 3.破碎板 4.篩子部件
| 型號 Model | 轉子工作直徑/長度 Work rotor diameter / length(mm) | 轉子轉速 Rotor Speed (r/min) | 進料口尺寸 Inlet Size (mm) | 最大進料尺寸 Max. feeding size(mm) | 出料粒度 Discharge size (mm) | 處理能力 Capacity (t/h) | 電動機功率 Motor Power (kw) | 重量 Weight (t) | 外形尺寸 Dimensions (mm) |
| PC-41 | Ф400/175 | 1000 | 145×270 | 50 | 3 | 0.5 | 5.5 | 0.5 | 812×1056×1315 |
| PC-44 | Ф400/400 | 1500 | 145×450 | 100 | 10 | 5~8 | 7.5 | 0.9 | 744×942×878 |
| PC-64 | Ф600/400 | 1000 | 295×450 | 100 | 15 | 10~12 | 18.5 | 1.03 | 1054×972×1117 |
| PC-66 | Ф600/600 | 1000 | 295×570 | 100 | 10 | 12~18 | 45 | 2.14 | 1315×840×1501 |
| PC-86 | Ф800/600 | 1000 | 350×570 | 200 | 10 | 20-25 | 55 | 2.45 | 1515×2586×1040 |
| PC-88 | Ф800/800 | 1000 | 350×850 | 200 | 15 | 35-45 | 55 | 3.05 | 1515×2831×1040 |
| PC-108 | Ф1000/800 | 1000 | 580×850 | 200 | 13 | 25-40 | 110 | 6.5 | 3206×2210×1515 |
| PC-1010 | Ф1000/1000 | 1000 | 580×1060 | 200 | 15 | 40-60 | 132 | 7.59 | 3514×2230×1516 |
| PC-1010 | Ф1000/1000 | 1000 | 580×1060 | 200 | 10 | 30-50 | 160 | 7.59 | 3514×2230×1518 |
| PC-1010 | Ф1000/1000 | 1000 | 580×1060 | 200 | 8 | 25-35 | 185 | 7.59 | 3514×2230×1518 |
| PC-1212 | Ф1250/1250 | 750 | 650×1330 | 200 | 20 | 90-110 | 185 | 19.1 | 4475×3162×2250 |
| PC-1414 | Ф1400/1400 | 750 | 1050×1540 | 250 | 20 | 120-170 | 280 | 17.2 | 2790×2800×2310 |
| PC-1618 | Ф1600/1800 | 590 | 1200×1740 | 350 | 20 | 220-280 | 500 | 32.4 | 6256×3620×2700 |
