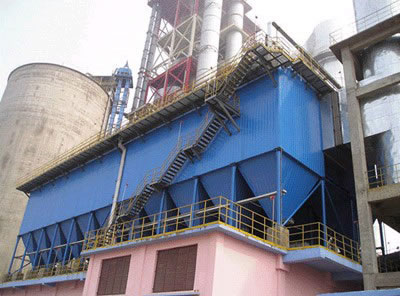

窯尾袋收塵器
| 型號 |
BFRS700 -2x3 |
BFRS700 -7 |
BFRS1200 -2x6 |
BFRS1200 -2x7 |
BFRS1200 -2x8 |
||
|
技術 性能 |
處理煙氣量 | ≤88500 | 102100 | 310000 | ≤370000 | ≤423000 | |
| 氣體溫度 | ＜250 | ＜250 | ≤250 | ≤250 | ≤250 | ||
| 入口含塵濃度 | ≤80 | 80 | ≤80 | ≤80 | ≤80 | ||
| 出口含塵濃度 | ≤100 | 100 | ≤100 | ≤100 | ≤100 | ||
| 總過濾面積(㎡) | 4116 | 4872 | 14033 | 16263 | 18586 | ||
| 過濾風速(m/min) | 0.36 | 0.34 | 0.37 | 0.38 | 0.38 | ||
| 凈過濾風速(m/min) | 0.5 | 0.46 | 0.45-0.49 | 0.46-0.49 | 0.45-0.48 | ||
| 收塵器阻力（Pa） | 1470 | 1766 | 1470 | 1470 | 1470 | ||
| 收塵器受負壓（Pa） | 3920 | 3920 | 3920 | 3920 | 3920 | ||
| 進風管處壓力（Pa） | ＞-1500 | -290~-490 | |||||
|
結構性能 |
室數X每室袋數 | 6x140=840 | 7x140=980 | 12x138=1656 | 14x138=1932 | 16x138=2208 | |
| 濾袋規格 | φ200x7794 |
φ200x7794 帶環套 |
φ302x9296(135個) φ302x7162(3個) |
φ302x9296(135個) φ302x7162(3個) |
φ302x9296(135個) φ302x7162(3個) |
||
| 濾袋材質 | CW300-FQ803 | CW300-FQ803 | CW300-FQ803 |
ETWF500 S=0.45 |
ETWF500 S=0.45 |
||
| 反吹風機型號X靜壓X風量 |
Y5-47NO8 2292 Pax 16800 |
230IEx14〞 x15254 |
Y5-48 NO12.5 2980 Pa X35240 |
Y5-47 NO12D 3577 Pa x 46000 |
Y5-47 NO12D 3577 Pa x 46000 |
||
| 電機轉速X軸功率 |
Y200L-4 30kw |
1488rpm X23kw |
Y280S-4 1450rpm X75kw |
Y280S-4 1450rpm X75kw |
Y280S-4 1450rpm X75kw |
||
| 螺旋閘門規格 | 300x300 |
反吹風14個 φ914QGB -FQ125x355 |
反吹風16個 φ914QGB -FQ125x355 |
||||
|
提升閥規格X個數 氣缸型號 |
3個φ510 10A-5 WFA1008 145A5 |
7個φ510 QGBⅡF-100 X280-MF1 |
12個φ914 QGB-FQ125 X355-L2 |
14個φ914 QGB-FQ125 X355 |
16個φ914 (36°) QGB-FQ 125X350 |
||
|
清除閥規格X個數 氣缸型號 |
1個φ510 10A-5VFA 100B148A5 |
1個φ460 QGBⅡF-100 X280-MF1 |
1個φ914 QGB-FQ125 X355-L2 |
1個φ914 QGB-FQ125 X35 |
1個φ914 QGB-FQ125 X35 |
||
|
蝶閥規格X個數 氣缸型號 |
6個600 X90010A- 5VFA100B 148A5 |
||||||
| 葉輪給料機規格轉速 | |||||||
| 減速電機型號 | |||||||
|
壓縮空氣消耗量( ) 壓力 |
|||||||
| 氣源三連體 | QFLJWB-L25 | 1個QFLJW-L15 | QFLJW-15 | QFLJW-15 | |||
| 外型尺寸LxWxH(mm) |
13491x9144 X17555 |
26423x3765 X17450 |
18288x21232 X18617 |
21336x21032 X16375 |
24384x21032 X16375 |
||
| 設備重量 | 103017 | 108999 | 373890 | 426400 | |||
| 軸流通風機 |
35-11NO6.3 1450rpmYSF -80240.75kw |
||||||
