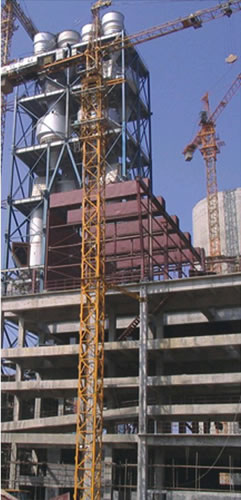

懸浮預熱器
懸浮預熱器是干法回轉窯系統中熱交換裝置。干生粉料與來自回轉窯中的熱氣流在懸浮下作熱交換和分離。1200T/D五級旋風預熱器分解爐系統主要技術參數
| 設備 | 型號 | 其中耐熱鋼重量Kg | 備 注 | ||
| 1Cr18Ni9Ti | 2Cr25Ni20Si2 | ||||
|
預 熱 器 |
Ⅰ | 2-φ3800 | 6400 | ||
| Ⅱ | φ5700 | 3204 | |||
| Ⅲ | φ6100 | 3400 | |||
| Ⅳ | 2-φ4400 | 70 | 4086 | ||
| Ⅴ | φ6100 | 70 | 2313.6 | ||
|
上 升 管 道 |
Ⅰ出口法蘭 | 2-φ1440 | |||
| Ⅱ-Ⅰ | φ2720 | 120 | |||
| Ⅲ-Ⅱ | φ2900 | 106 | |||
| Ⅳ-Ⅲ | 2-φ2250 | 140 | |||
| Ⅴ-Ⅳ | φ3000 | 150 | |||
|
分 解 爐 |
SC | φ3200 | 362 | 116 | |
| MC | φ4450 | 566 | 98 | ||
| 連接管 | 2450×2450 | 65 | |||
| 鵝頸管 | 2800×2800 | 427 | |||
| 噴煤嘴 | |||||
|
下 料 管 道 |
Ⅰ | 2-φ650 | 170 | ||
| Ⅱ | φ650 | 68 | |||
| Ⅲ | φ750 | 83 | |||
| Ⅳ | 2-φ650 | 179 | |||
| Ⅴ | φ750 | 193 | |||
| 膨脹節 | C1 | PZJ450 | 251.6 | ||
| C2 | PZJ450 | 291.6 | |||
| C3 | PZJ550 | 133 | |||
| C4 | PZJ450 | 167.6 | |||
| C5 | PZJ450 | 110 | |||
| 分解爐 | |||||
|
附 件 |
膨脹倉 | 2-φ1345 | 150 | 830 | |
| 煙室 | 360 | 1350 | |||
| 混合室 | |||||
|
閥 門 |
2個 | R350 | 100 | ||
| 6個 | R450 | 280 | |||
